Ảnh hưởng của chiều dày cánh bơm tới sự phân bố vận tốc của dòng chất lỏng

Thông thường các phương trình căn bản của máy bơm ly tâm được thiết lập theo giả thiết: bánh công tác có số cánh dẫn vô cùng mỏng và coi dòng chảy gần như song song với bánh công tác; chất lỏng vận hành là chất lỏng lý tưởng không nhớt.

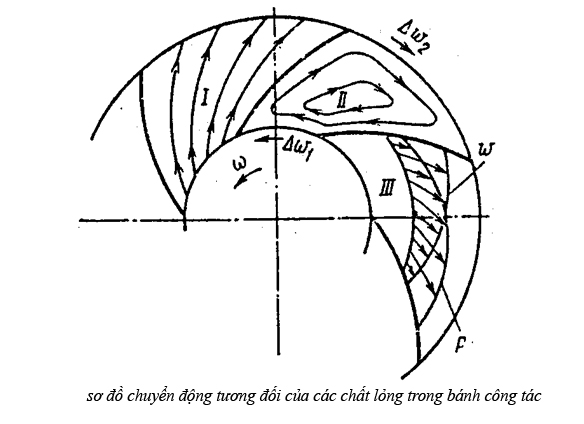

Trong thực tế cánh dẫn có chiều dày nhất định ( thường 2 ÷ 20 mm) và số cánh dẫn có hạn ( thường từ 6 ÷ 12) tạo thành sự phân bố vận tốc không đều trên một số mặt cắt dòng chảy tạo nên các chuyển động xoáy, dòng quẩn trong một số máng dẫn. Mặt khác, chất lỏng vận hành thực tế có độ nhớt nhất định gây tổn thất nhất định trong dòng chảy. Vì những ảnh hưởng thực tế này mà cột áp thực tại của bơm sẽ nhỏ hơn độ cao lý thuyết.

Chiều dày của cánh bơm có ảnh hưởng tới tiết diện vào của máng dẫn, dòng chảy bị co hẹp, vận tốc dòng chảy tăng lên và ảnh hưởng tới sự phân bố vận tốc theo tiết diện.

Chiều dày của cánh dẫn trong vòng tròn bán kính của bánh công tác càng lớn thì ở tiết diện vào vận tốc phân bố càng không đều và mức độ mở rộng của dòng chảy khi ra khỏi máng dẫn càng lớn, gây nên tổn thất của dòng chảy chất lỏng khi chảy qua máng dẫn và làm giảm hiệu suất của bánh công tác..

Để tăng hiệu suất của bánh công tác, cần làm giảm mức độ phân bố không đều vận tốc của dòng chất lỏng ở cả lối vào và lối ra của bánh công tác. Với mục đích đó người ta thường chế tạo mép vào của cánh dẫn có chiều dày nhỏ và tiện tròn, còn mép ra của cánh dẫn được vát nhọn.

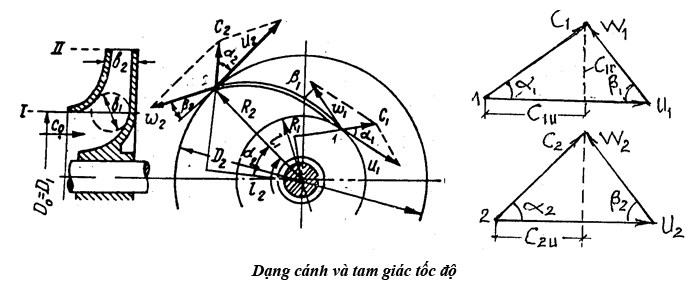

Để xác định ảnh hưởng của chiều dày cánh dẫn, ta khảo sát chuyển động của dòng chất lỏng qua máng dẫn của bánh công tác có cánh dẫn với chiều dày xác định.

Về phương pháp tính toán quý khách vui lòng liên hệ với chúng tôi theo email: maybomnuoc24h@gmail.com để biết thêm chi tiết.
