Phân loại máy bơm định lượng

Khái niệm

Máy bơm định lượng là loại bơm thể tích lưu lượng thấp, có thể điều chỉnh lưu lượng tự động hoặc trực tiếp bằng tay, tùy theo yêu cầu công nghệ có độ chính xác cao và khả năng bơm nhiều loại hóa chất khác nhau như axít, kiềm, chất ăn mòn hoặc chất sệt.

Máy bơm định lượng thường được truyền động bằng motor điện xoay chiều tốc độ cố định, nhưng tùy theo nhu cầu sử dụng người ta còn dùng nhiều cơcấu truyền động khác, ví dụ như: loại tốc độ cố định, loại tốc độ thay đổi, loại điện, loại nam châm và loại từ. Các cơ cấu truyền động có nhiệm vụ truyền chuyển động quay của động cơ sang thành chuyển động của cánh bơm.

Lưu lượng của bơm có thể điều chỉnh được nhờ sự thay đổi độ dài hành trình hoặc tần số hành trình của bơm.  Đa số bơm định lượng được điều chỉnh bằng nút vặn. Các bộ phụ trợ thủy lực hoặc khí nén cũng có thể được dùng thay cho nút vặn, nhất là tại các vị trí mà lưu lượng cần phải tương ứng với tín hiệu điều khiển. Việc thay đổi số đầu bơm cũng là một cách để nâng lưu lượng máy bơm. Máy bơm định lượng có hai đầu bơm sẽ tăng lưu lượng có thể cung cấp lên gấp đôi so với bơm một đầu. Thậm chí có thể lắp đặt những chiếc bơm có tới ba bốn đầu bơm.

Máy bơm định lượng thường được ứng dụng trong các điều kiện sau:lưu lượng bơm quá nhỏ, cần cung cấp chất lỏng với lưu lượng xác định, hệ thống chịu áp suất cao, chất cần bơm là loại ăn mòn, có nhiệt độ cao, có độ nhớt cao, cần điều chỉnh lưu lượng bằng máy tính, máy lập trình v.v...

Phân loại máy bơm định lượng

Máy bơm định lượng Piston

Là loại bơm định lượng mà buồng bơm có dạng xy-lanh và sự biến đổi thể tích buồng bơm được thực hiện nhờ sự chuyển dịch tịnh tiến của pistong trong lòng xi lanh.

Lưu lượng của bơm có thể điều chỉnh được nhờ sự thay đổi độ dài hành trình hoặc tần số hành trình của pistong

Bơm đinh lương pistong là loại bơm định lượng cổ điển nhất, bền vững nhất và cũng mạnh mẽ nhất

Nên chọn bơm định lượng kiểu pitong cho các trường hợp:

+ chất cần bơm không phải là hợp chất mài mòn, không phải là hợp chất chứa cặn rắn (vì chất mài mòn sẽ phá hủy gioăng pistông)

+ yêu cầu chống rò rỉ không quá khắt khe (vì tất yếu tồn tại một chút rò rỉ nào đó giữa pistông và gioăng pistông)

+ hệ thống có yêu cầu áp lực cao (vì bơm pistong cho phép đạt áp lực tới vài trăm kg/cm2 trong khi các loại bơm định lượng khác chỉ có thể đạt áp lực tối đa 10-15 kg/cm2)

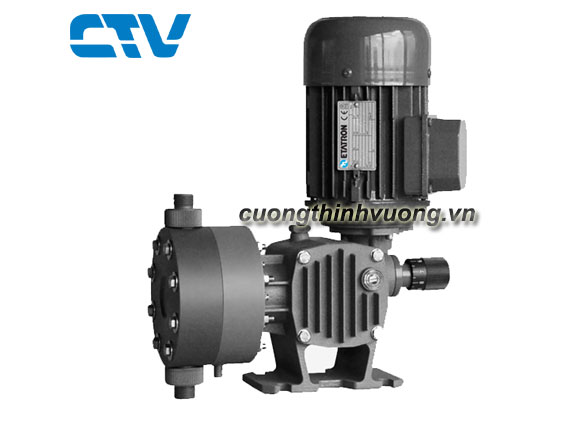

Máy bơm định lượng thủy lực

Màng bơm chuyển động nhờ truyền động từ một pistong hoạt động như xi-lanh thủy lực, là loại bơm định lượng mới xuất hiện gần đây, bơm định lượng thủy lực kết hợp ưu việt của hai dòng bơm, đó là khả năng tạo áp cao của bơm pistông và độ kín tuyệt đối của bơm màng.

Buồng bơm được ngăn đôi bởi một vách ngăn phẳng (màng bơm) bằng cao su hoặc chất dẻo.

Ngăn thứ nhất là ngăn phụ, nằm giữa màng bơm và piston. Ngăn này được đổ đầy dầu. Sự chuyển dịch vị trí pistong sẽ kéo theo biến dạng tương ứng của màng bơm.

Ngăn thứ hai là ngăn chính, nằm giữa đầu bơm và màng bơm, hoạt động như buồng bơm màng. Sự chuyển dịch vị trí của màng bơm sẽ tạo nên sức hút hoặc sức đẩy chất lỏng cần bơm.

Nên chọn bơm định lượng thủy lực cho các trường hợp:

+ chất cần bơm là hợp chất mài mòn, hợp chất chứa cặn rắn lơ lửng

+ chất cần bơm là độc chất

+ có yêu cầu cao chống rò rỉ hoặc chống lọt khí

+ hệ thống có yêu cầu áp lực cao

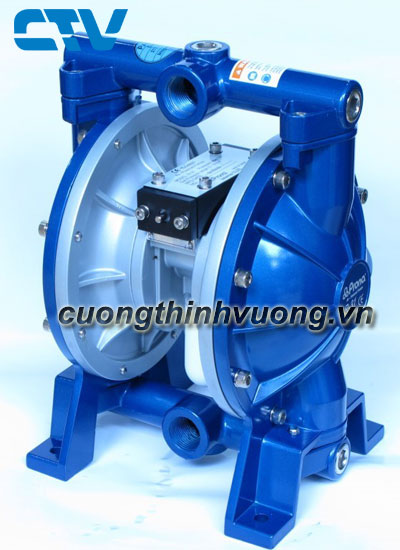

Bơm định lượng màng

Là loại bơm sử dụng trong các ứng dụng cần xác định chính xác lượng chất lỏng phải cung cấp, ví dụng trong ngành y tế,hóa chất và trong các ngành thí nghiệm

Bơm định lượng màng sử dụng màng bơm (thường làm bằng cao su, tuy nhiên cũng có thể làm bằng vật liệu khác, tùy theo chất cần bơm). Nguyên lý bơm màng giống như nguyên lý hoạt động của trái tim. Chiếc màng hoạt động như một vách tim di động. Khi máy chạy, mô tơ và cần đẩy sẽ dần dần đẩy dịch chiếc màng, tạo một vùng chân không có tác dụng kéo chất lỏng đi vào buồng bơm (pha hút _ vacuum stroke). Tới khi buồng bơm đã đầy chất lỏng, cần đẩy sẽ ép chiếc màng để tạo áp suất đẩy chất lỏng ra ngoài (pha đẩy _ pressure stroke). Việc định hướng dòng chảy được thực hiện nhờ 02 chiếc van 1 chiều. Một van ở đường hút vào của bơm, gọi là van hút (suction check valve), còn van kia ở đường đẩy ra của bơm, gọi là van đẩy (discharge check valve).

Bơm định lượng màng có rất nhiều ưu điểm:

    + cho phép điều chỉnh lưu lượng từ thấp đến cao tuỳ theo yêu cầu
    + bơm có kết cấu kín, không rò rỉ chất lỏng
    + cấu tạo bơm đơn giản, chỉ có vài bộ phận chuyển động nên hoạt động lâu bền với sự bảo trì tối thiểu

Bơm định lượng màng được sử dụng trong rất nhiều ngành công nghiệp : bơm chất lỏng, nước sạch, bơm bùn và nước thải, bơm chất lỏng nhớt, trong nhà máy điện, nhà máy giấy, trong công nghiệp dầu khí, hóa học, trong ngành hàng hải v.v...

Bơm định lượng điện tử

Máy bơm hoạt động nhờ 1 nam châm điện

Bơm định lượng tự chỉnh theo độ PH

Độ pH : từ 0 tới 14 pH

Mỗi máy bơm kèm một điện cực đo độ pH

Qmax= 15 Lít/giờ

Pmax= 10 bar

Xuất xứ : DOSEURO (Italy)

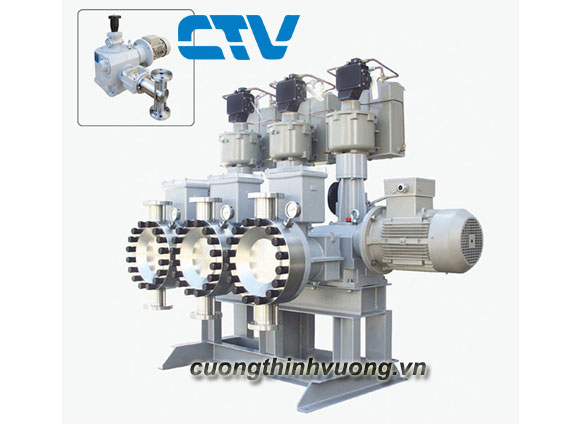

Máy bơm định lượng nhiều đầu bơm

Máy bơm định lượng theo độ clo

Máy bơm định lượng theo kiểu bánh răng

Bơm định lượng kiểu trục xoắn

Bơm định lượng điều khiển bằng tay

Bơm định lượng điều khiển tự động
